بازرسی جوش به روش ذرات مغناطیسی MT چیست؟ چه کاربردی دارد؟

تضمین کیفیت جوش و قطعات صنعتی، شریان حیاتی پروژه‌های مهندسی به شمار می‌رود. یک شکاف مویی مخفی می‌تواند فاجعه‌ای جبران‌ناپذیر در سیستم‌های پرفشار به بار آورد. با مطالعه این مقاله جامع و شرکت در دوره‌های مرتبط، به یک متخصص تحلیلگر در شناسایی عیوب متالورژیکی تبدیل می‌شوید. در این مقاله چکیده‌ای از اصول علمی، مراحل اجرا، تجهیزات و استانداردهای این تست غیرمخرب را مرور می‌کنیم. اگر می‌خواهید بدانید بازرسی جوش به روش ذرات مغناطیسی MT چیست؟ چه کاربردی دارد، این مطلب دقیقاً برای شما نوشته شده است.

بازرسی جوش به روش ذرات مغناطیسی (MT) چیست؟

تست ذرات مغناطیسی (Magnetic Particle Testing) که به اختصار MT نامیده می‌شود، یکی از سریع‌ترین و دقیق‌ترین روش‌های بازرسی غیرمخرب (NDT) است. این فرآیند برای شناسایی عیوب سطحی و زیرسطحی در مواد فرومغناطیس مانند آهن، کبالت و نیکل کاربرد دارد. روش مذکور بر پایه ایجاد یک میدان مغناطیسی قوی در داخل قطعه مورد آزمایش استوار است.

زمانی که قطعه مغناطیس می‌شود، خطوط شار مغناطیسی از داخل آن عبور می‌کنند. اگر یک ناپیوستگی یا ترک در مسیر این خطوط وجود داشته باشد، مقاومت مغناطیسی افزایش می‌یابد. این امر باعث می‌شود شار مغناطیسی از سطح قطعه به بیرون نشت کند و یک قطبیت محلی تشکیل دهد.

با پاشش ذرات ریز آهنی بر روی سطح، این ذرات جذب میدان‌های نشت‌یافته می‌شوند. تجمع ذرات در محل نشت، نمایی واضح و دقیق از شکل و اندازه ترک را به بازرس نشان می‌دهد. این روش به دلیل سادگی و قابلیت اطمینان بالا، جایگاه ویژه‌ای در کنترل کیفیت دارد.

تاریخچه پیدایش و استفاده از روش MT در صنایع

استفاده از خواص مغناطیسی برای کشف عیوب به دهه‌های ابتدایی قرن بیستم بازمی‌گردد. در سال ۱۹۲۰ میلادی، ویلیام هوک (William Hoke) متوجه رفتار جالب براده‌های آهن در اطراف ترک‌های لوله‌های تفنگ شد. او مشاهده کرد که براده‌ها در محل آسیب‌دیدگی لوله‌هایی که مغناطیسی شده بودند، تجمع می‌کنند.

این کشف تصادفی، پایه و اساس توسعه تجهیزات تست ذرات مغناطیسی را در جهان بنا نهاد. در طول جنگ جهانی دوم، نیاز شدید به تولید انبوه و ایمن قطعات نظامی، سرعت رشد این تکنیک را دوچندان کرد. در آن دوران، بازرسی قطعات هواپیما و تانک‌ها به شدت به این روش وابسته شد. با گذشت زمان و پیشرفت تکنولوژی، پودرهای فلورسنت و دستگاه‌های جریان متناوب پا به عرصه گذاشتند. امروزه این تکنیک با استانداردهای بسیار دقیق مهندسی ترکیب شده و به یک علم کاملاً تخصصی تبدیل شده است.

کاربرد بازرسی جوش به روش ذرات مغناطیسی MT در صنعت

قابلیت اطمینان بالا و سرعت اجرای فوق‌العاده، این روش را به یکی از ارکان اصلی کنترل کیفیت تبدیل کرده است. صنایع سنگین برای جلوگیری از توقف تولید و پیشگیری از حوادث به این تکنیک وابسته می‌باشند. مهم‌ترین کاربردهای صنعتی این روش بازرسی شامل موارد متعددی می‌شود.

• در صنایع نفت، گاز و پتروشیمی، بازرسی خطوط لوله، مخازن تحت فشار و پایه‌های سکوهای نفتی بسیار حیاتی است. کوچک‌ترین ترک در این سازه‌ها منجر به نشتی مواد سمی و انفجارهای مهیب می‌شود. روش MT ایمنی این تجهیزات را به سرعت ارزیابی می‌کند.
• صنعت هوافضا و خودروسازی نیز بهره فراوانی از این تکنیک می‌برند. کنترل کیفیت قطعات حیاتی موتور، میل‌لنگ‌ها، شاتون‌ها و چرخ‌دنده‌ها نیازمند دقت بالایی است. بازرسی چرخ‌های قطار و ریل‌های راه‌آهن نیز برای جلوگیری از خروج قطار از ریل، با این روش انجام می‌پذیرد.

مراحل گام به گام اجرای بازرسی ذرات مغناطیسی

اجرای صحیح این آزمون نیازمند رعایت دقیق مراحل مهندسی است. اولین قدم، آماده‌سازی سطح قطعه کار است. سطح باید از هرگونه روغن، گریس، زنگ‌زدگی ضخیم و آلودگی پاک شود تا ذرات بتوانند آزادانه حرکت کنند.

در گام دوم، قطعه با استفاده از تجهیزات مناسب مغناطیس می‌شود. جریان الکتریکی یا یوک مغناطیسی بر روی قطعه اعمال می‌گردد. سپس در گام سوم، ذرات مغناطیسی (به صورت خشک یا معلق در مایع) بر روی سطح پاشیده می‌شوند.

گام چهارم به ارزیابی و تفسیر نتایج اختصاص دارد. بازرس زیر نور مناسب (سفید یا فرابنفش) سطح را بررسی کرده و تجمع ذرات را تحلیل می‌کند. در نهایت، مرحله مغناطیس‌زدایی (Demagnetization) و تمیزکاری نهایی قطعه انجام می‌شود.

چرا یک بازرس جوش باید روش MT را یاد بگیرد؟

در دوره‌های مهندسی مواد، یادگیری روش MT مهارت تحلیل دقیق عیوب را به‌طور چشمگیری ارتقا می‌دهد؛ این تکنیک نتایج را به‌صورت آنی ارائه می‌کند و برخلاف روش‌هایی مانند رادیوگرافی نیازی به پردازش‌های طولانی‌مدت ندارد، بنابراین سرعت بالای آن موجب افزایش راندمان کاری بازرس در پروژه‌های بزرگ می‌شود.

علاوه بر این، قابلیت شناسایی عیوب زیرسطحی (تا عمق حدودی ۳ میلی‌متر)، این روش را بسیار ارزشمند می‌کند. یک بازرس حرفه‌ای با تسلط بر این تکنیک، نقش کلیدی در تضمین ایمنی سازه‌ها در برابر خستگی مواد ایفا می‌کند.

ورود به دنیای مدیریت کیفیت برای غیرمهندسان

بسیاری تصور می‌کنند کنترل کیفیت و بازرسی تنها مختص مهندسان مکانیک یا متالورژی است. در حالی که پروژه‌های بزرگ صنعتی نیازمند مدیرانی با درک فنی بالا هستند. دانشجویان و فارغ‌التحصیلان مدیریت نیز می‌توانند با آشنایی با این تکنیک‌ها، مسیر شغلی جدیدی در مدیریت کیفیت (QA/QC) پیدا کنند.

شرکت در دوره های گروه آموزشی پارس پژوهان یک پل ارتباطی ویژه برای ورود به این صنعت جذاب است. شما می‌توانید با ثبت‌نام در دوره آموزش بازرسی جوش به روش ذرات مغناطیسی MT، دانش فنی لازم برای مدیریت پروژه‌های بازرسی را کسب کنید. علاقه‌مندان برای دریافت مشاوره تخصصی می‌توانند با شماره تلفن 021- 88322992 تماس حاصل کنند.

تجهیزات و مواد مورد نیاز برای تست ذرات مغناطیسی

اجرای دقیق این بازرسی به ابزارها و مواد مصرفی استاندارد نیاز دارد. انتخاب نوع دستگاه به ابعاد، شکل قطعه و شرایط محیطی پروژه وابسته است. یکی از رایج‌ترین ابزارها، یوک مغناطیسی (Magnetic Yoke) با قابلیت حمل آسان است.

پرادها (Prods) ابزار دیگری برای ایجاد میدان‌های موضعی قدرتمند در قطعات بزرگ‌تر هستند. برای قطعات استوانه‌ای شکل، استفاده از کویل‌ها (Coils) و هادی‌های مرکزی (Central Conductors) بهترین گزینه محسوب می‌شود. دستگاه‌های ثابت (Bench Units) نیز برای بازرسی انبوه قطعات کوچک در کارخانجات کاربرد دارند.

انواع جریان‌های الکتریکی در دستگاه‌های MT

نوع جریان الکتریکی اعمال شده، تأثیر مستقیمی بر عمق نفوذ میدان مغناطیسی دارد. جریان متناوب (AC) متداول‌ترین نوع جریان برای بازرسی عیوب سطحی است. به دلیل پدیده اثر پوستی (Skin Effect)، میدان ناشی از جریان AC در سطح قطعه متمرکز می‌شود.

جریان مستقیم (DC) توانایی نفوذ بیشتری به داخل قطعه دارد. این جریان برای یافتن عیوب زیرسطحی مانند تخلخل‌های عمیق یا ناخالصی‌های حبس شده ایده‌آل است. جریان مستقیم یکسو شده نیم‌موج (HWDC) ترکیب بهتری از نفوذ و تحرک ذرات را ارائه می‌دهد.

جریان HWDC به دلیل ماهیت پالسی خود، باعث ارتعاش خفیف ذرات روی سطح می‌شود. این ارتعاش به ذرات کمک می‌کند تا بر اصطکاک سطح غلبه کرده و به سمت محل نشت شار حرکت کنند. انتخاب نوع جریان به تشخیص بازرس و الزامات استاندارد بستگی دارد.

اهمیت مغناطیس‌زدایی (Demagnetization) پس از پایان تست

قطعات فلزی پس از انجام تست MT نباید حالت مغناطیسی خود را حفظ کنند. باقی ماندن میدان مغناطیسی در قطعه مشکلات متعددی در فرآیندهای بعدی تولید ایجاد می‌کند. به عنوان مثال، براده‌های ماشین‌کاری به سطح قطعه می‌چسبند و باعث سایش ابزار برش می‌شوند.

همچنین، میدان مغناطیسی باقیمانده باعث انحراف قوس الکتریکی (Arc Blow) در عملیات جوشکاری مجدد می‌شود. این انحراف کیفیت جوش را به شدت کاهش می‌دهد. در قطعات حساس مانند تجهیزات ناوبری هواپیما، مغناطیس باقیمانده عملکرد قطب‌نماها را مختل می‌کند.

فرآیند مغناطیس‌زدایی معمولاً با قرار دادن قطعه در یک میدان مغناطیسی متناوب و کاهش تدریجی شدت آن انجام می‌پذیرد. این کار جهت‌گیری حوزه‌های مغناطیسی را بر هم زده و قطعه را به حالت خنثی برمی‌گرداند. اندازه‌گیری میزان مغناطیس باقیمانده با دستگاه گوس‌متر (Gauss Meter) بررسی می‌شود.

پیش‌نیازهای یادگیری بازرسی جوش به روش MT

ورود حرفه‌ای به این شاخه نیازمند پایه‌ای قوی در علوم مهندسی است. درک مبانی متالورژی جوش و شناخت روش‌های مختلف جوشکاری (مانند SMAW، TIG و MIG) اهمیت بالایی دارد. یک بازرس باید بداند هر روش جوشکاری چه عیوب ذاتی می‌تواند ایجاد کند.

آشنایی اولیه با فیزیک الکتریسیته و مغناطیس، یادگیری کار با دستگاه‌ها را آسان‌تر می‌کند. همچنین، درک تفاوت بین عیوب ذاتی (تولید فولاد)، عیوب فرآیندی (ماشین‌کاری و جوشکاری) و عیوب حین سرویس (خستگی) ضروری است.

بازار کار، آینده شغلی و درآمد متخصصین بازرسی MT

توسعه مستمر زیرساخت‌های صنعتی در سراسر جهان، تقاضا برای بازرسان NDT را تضمین می‌کند. شرکت‌های بازرسی شخص ثالث (Third-Party)، پالایشگاه‌ها و پیمانکاران ساختمانی همواره به دنبال جذب این متخصصان می‌باشند. این شغل تنوع کاری بالایی از حضور در سایت‌های پروژه‌ای تا کارخانجات تولیدی دارد.

میزان درآمد در این حرفه وابستگی مستقیمی به سطح گواهینامه تخصصی دارد. گواهینامه‌های این رشته در سه سطح (Level I, II, III) صادر می‌شوند. یک بازرس سطح دو (Level II) توانایی کالیبراسیون، اجرا و تفسیر نتایج را به صورت مستقل دارا است.

دریافت مدارک بین‌المللی مانند گواهینامه ASNT آمریکا یا ISO 9712 اروپا، درهای مهاجرت کاری را باز می‌کند. متخصصین دارای این مدارک می‌توانند در پروژه‌های نفت و گاز خاورمیانه یا صنایع پیشرفته اروپایی با درآمدهای ارزی مناسب مشغول به کار شوند.

استانداردهای بین‌المللی مرتبط با تست ذرات مغناطیسی

اجرای سلیقه‌ای در بازرسی‌های حساس مهندسی کاملاً ممنوع است. تمام مراحل از کالیبراسیون دستگاه تا تفسیر عیوب باید بر اساس کدهای مرجع انجام شود. انجمن مهندسان مکانیک آمریکا (ASME) یکی از معتبرترین مراجع در این زمینه به شمار می‌رود.

بخش پنجم استاندارد ASME (ماده ۷)، الزامات دقیق اجرای تست ذرات مغناطیسی در تجهیزات تحت فشار را مشخص می‌کند. استاندارد ASTM E709 نیز راهنمای جامع و کاربردی برای اصول و روش‌های انجام این آزمایش ارائه می‌دهد. استاندارد ASTM E1444 به طور خاص برای بازرسی قطعات حساس در صنعت هوافضا تدوین شده است.

در اروپا و بسیاری از کشورهای دیگر، استاندارد ISO 9934 مرجع اصلی محسوب می‌شود. این کد بین‌المللی به طور مفصل به تکنیک‌های مغناطیس کردن، ویژگی‌های مواد مصرفی و نحوه کالیبراسیون تجهیزات می‌پردازد. تسلط بر این استانداردها وظیفه اصلی هر بازرس سطح دو است.

مقایسه روش MT با سایر روش‌های بازرسی مانند PT و UT

شناخت محدودیت‌ها و مزایای هر روش، به مهندسان در انتخاب بهترین تکنیک بازرسی کمک می‌کند. روش MT تنها بر روی مواد فرومغناطیس (مانند فولاد کربنی) قابل اجرا است. در مقابل همان‌طور که در مقاله بازرسی جوش به روش مایعات نافذ PT چیست؟ چه کاربردی دارد؟ نیز بیان کردیم، روش مایعات نافذ (PT) محدودیت جنس ندارد و برای آلومینیوم یا سرامیک نیز استفاده می‌شود.

روش PT تنها قادر به یافتن ترک‌هایی است که مستقیماً به سطح راه دارند. اما روش MT توانایی آشکارسازی عیوبی را دارد که با لایه نازکی از فلز پوشانده شده‌اند. از نظر سرعت و تمیزی، روش مغناطیسی بسیار سریع‌تر از مایعات نافذ عمل می‌کند.

هنگام مقایسه با روش اولتراسونیک (UT)، باید به عمق بازرسی توجه کرد. روش UT با استفاده از امواج فراصوت، عیوب را در ضخامت‌های بسیار بالای قطعات پیدا می‌کند.

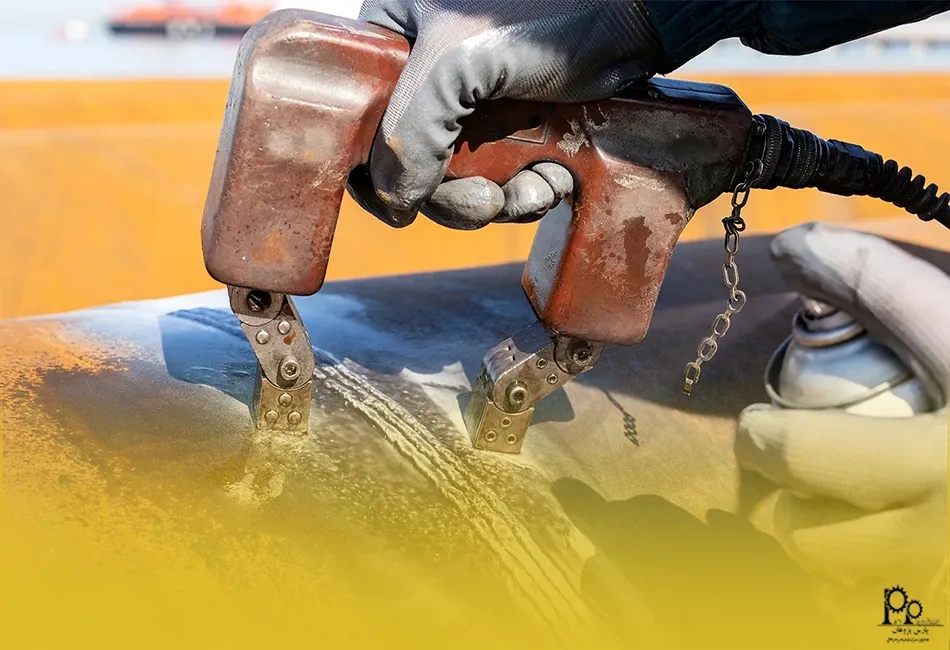

مزایا و محدودیت‌های روش بازرسی ذرات مغناطیسی

هیچ روش بازرسی مهندسی بدون نقص نیست. از مهم‌ترین مزایای تست مغناطیسی می‌توان به سرعت بالا، هزینه پایین و قابلیت استفاده با باتری در مناطق دورافتاده اشاره کرد. این روش بر خلاف مایعات نافذ، نیازی به تمیزکاری بسیار سخت‌گیرانه سطح قبل از آزمایش ندارد.

لایه نازکی از رنگ (تا ضخامت مشخص) مانع انجام تست MT نمی‌شود. اما این روش محدودیت‌های مختص به خود را نیز به همراه دارد. قطعات غیرمغناطیسی مانند فولادهای زنگ‌نزن آستنیتی (استیل ۳۰۴ یا ۳۱۶)، مس و آلومینیوم با این روش قابل آزمایش نیستند.

نیاز به جریان برق (در دستگاه‌های بزرگ) و ضرورت مغناطیس‌زدایی پس از پایان کار، از دیگر چالش‌های این روش محسوب می‌شود. همچنین در قطعاتی با هندسه بسیار پیچیده، ایجاد میدان مغناطیسی یکنواخت و تفسیر تجمع ذرات نیازمند تجربه فراوان بازرس است.

نرم‌افزارهای مرتبط و تهیه گزارش‌های بازرسی MT

امروزه فرآیند مستندسازی نتایج بازرسی اهمیت حقوقی و فنی بسیار بالایی پیدا کرده است. بازرسان موظفند پس از اتمام تست، گزارش‌های دقیقی از مکان قطعه، نوع عیوب، طول ترک‌ها و وضعیت پذیرش تدوین کنند.

نرم‌افزارهای تخصصی NDT Management به بازرسان کمک می‌کنند تا فرم‌های استاندارد را به سرعت پر کنند. این نرم‌افزارها امکان پیوست تصاویر عیوب، مشخصات کالیبراسیون مواد مصرفی و امضای دیجیتال را فراهم می‌آورند. قابلیت ردیابی تاریخچه بازرسی هر قطعه، کمک شایانی به برنامه‌ریزی تعمیرات و نگهداری (PM) می‌کند.

جمع‌بندی

در این مقاله به طور جامع بررسی کردیم که بازرسی جوش به روش ذرات مغناطیسی MT چیست؟ چه کاربردی دارد و چرا یادگیری این مهارت برای تضمین ایمنی سازه‌ها ضروری است. این روش با ارائه نتایج سریع، هزینه عملیاتی مناسب و دقت بالا، همچنان یکی از ستون‌های اصلی بازرسی غیرمخرب در جهان محسوب می‌شود. تسلط بر استانداردهای مهندسی و کار با تجهیزات پیشرفته مغناطیسی، مسیر شغلی روشن و پردرآمدی را برای متخصصان این حوزه فراهم می‌آورد.

نویسنده: علی بهرام همدانی
