نرم افزار سالیدورک SolidWorks چیست؟ چه کاربردی در مهندسی مواد دارد؟

اگر دانشجو یا فارغ‌التحصیل رشته مهندسی مواد باشید، حتما نرم‌افزار سالیدورک SolidWorks برای شما آشناست. سالیدورک به عنوان یکی از محبوب‌ترین نرم‌افزارهای CAD در جهان شناخته می‌شود و به دلیل توانمندی‌هایش در طراحی و تحلیل، در بسیاری از دانشگاه‌ها و موسسات آموزشی نیز تدریس می‌شود. در این مقاله به معرفی، اهمیت و کاربردهای سالیدورک در مهندسی مواد می‌پردازیم.

معرفی نرم‌افزار سالیدورک SolidWorks

سالیدورک یکی از محبوب‌ترین نرم‌افزارهای طراحی و مهندسی به کمک کامپیوتر (CAD) در دنیاست که به‌ویژه در مدل‌سازی جامدات کاربرد دارد. این نرم‌افزار در طیف وسیعی از رشته‌ها از جمله مهندسی مکانیک، مهندسی مواد و متالورژی و ... مورد استقبال قرار می‌گیرد.

سالیدورک توسط Jon Hirschtick (جان هیرش‌تیک)، فارغ‌التحصیل موسسه فناوری ماساچوست (MIT)، توسعه یافت و در سال ۱۹۹۷ توسط شرکت Dassault Systèmes خریداری شد. امروزه این نرم‌افزار به‌عنوان یکی از محصولات اصلی این شرکت، متعلق به Dassault Systèmes است.

از ویژگی‌های کلیدی SolidWorks، استفاده از اصل طراحی پارامتریک است که به کاربران امکان می‌دهد مدل‌ها را با دقت و انعطاف‌پذیری بالا توسعه دهند. این نرم‌افزار سه نوع فایل اصلی تولید می‌کند:

• قطعه (Part)
• مونتاژ (Assembly)
• نقشه (Drawing)

علاوه بر این، سالیدورک مجموعه‌ای جامع از ابزارهای سه‌بعدی را در اختیار کاربران قرار می‌دهد تا بتوانند داده‌های طراحی خود را ایجاد، شبیه‌سازی، منتشر و مدیریت کنند. به‌دلیل کاربرپسندی، قدرت و گستردگی امکانات، این نرم‌افزار یکی از پرطرفدارترین ابزارهای طراحی و مهندسی در بازار جهانی محسوب می‌شود.

چرا نرم‌افزار سالیدورک SolidWorks یک ابزار حیاتی است؟

سالیدورک یک نرم‌افزار CAD (طراحی به کمک کامپیوتر) است که امروزه در بیشتر صنایع مهندسی جهان کاربرد دارد و روزبه‌روز محبوبیت آن بیشتر می‌شود. تا جایی که بسیاری از شرکت‌ها از رقبای قدیمی‌تر به این پلتفرم روی آورده‌اند.

سالیدورک در مهندسی مواد و متالورژی، ابزاری قدرتمند است که امکان تحلیل و بررسی دقیق قطعات تولیدشده به روش ورقکاری را فراهم می‌کند. این نرم‌افزار، به دلیل طیف گسترده امکانات، عملکرد بالا و رابط کاربری هوشمند، در صنایع و مشاغل مختلف سراسر جهان مورد استفاده قرار می‌گیرد.

با بهره‌گیری از اصل طراحی پارامتریک، SolidWorks ابزاری بسیار موثر برای طراحان و مهندسان محسوب می‌شود، چرا که تغییرات در هر مرحله از طراحی به‌صورت خودکار در تمام بخش‌های مرتبط به‌روزرسانی می‌شوند. این ویژگی، کارایی و دقت را در فرایندهای مهندسی به‌طور چشمگیری افزایش می‌دهد.

تاریخچه نرم‌افزار سالیدورک SolidWorks و ویژگی‌های منحصر به فرد آن

در سال 1995، SolidWorks اولین نسخه از نرم‌افزار طراحی سه‌بعدی خود را با نام SolidWorks 95 عرضه کرد که به‌سرعت به دلیل رابط کاربری ساده و قابلیت‌های قدرتمند در میان مهندسان و طراحان محبوبیت یافت. این نرم‌افزار اولین سیستم CAD سه‌بعدی پارامتریک مبتنی بر ویندوز بود که به‌صورت گسترده در صنایع مختلف مورد استفاده قرار گرفت و تحولی بزرگ در دسترس‌پذیری ابزارهای طراحی حرفه‌ای ایجاد کرد. در سال 1997، شرکت Dassault Systèmes با خرید SolidWorks، این استارت‌آپ نوپا را به بخشی از شرکت خود تبدیل کرد، اما هویت و نام SolidWorks حفظ شد و به‌عنوان یک برند مستقل و پیشرو در حوزه CAD ادامه حیات داد.

چرا هر مهندس مواد باید نرم‌افزار سالیدورک SolidWorks را یاد بگیرد؟

همان‌طور که در دوره آموزش سالیدورک SolidWorks مقدماتی تدریس می‌شود، SolidWorks به عنوان یک نرم‌افزار مدل‌سازی سه‌بعدی، امکان می‌دهد کاربران هر شکل یا ساختاری را که در ذهن دارند با دقت و انعطاف‌پذیری بالا طراحی کنند و مدل‌های ساخته‌شده را در فضای سه‌بعدی به‌راحتی بچرخانند، تحلیل کنند و برای تولید آماده نمایند.

مواد در سالیدورک دارای دو دسته ویژگی هستند: ویژگی‌های بصری (ظاهری مانند رنگ و بافت) و ویژگی‌های فیزیکی (مکانیکی) مانند چگالی، مدول یانگ و ضریب پواسون.

ابزار SimulationXpress، یکی از ابزارهای تحلیل اولیه در SolidWorks از خواص فیزیکی مواد تعریف‌شده در کتابخانه مواد استفاده می‌کند. مواد در این کتابخانه می‌توانند به سه دسته تقسیم شوند:

• همسانگرد (Isotropic): خواص یکسان در تمام جهات
• ارتوتروپ (Orthotropic): خواص متفاوت در سه جهت متعامد
• ناهمسانگرد (Anisotropic): خواص متغیر در جهات مختلف

نکته مهمی که باید در نظر داشته باشید این است که SimulationXpress فقط از مواد همسانگرد پشتیبانی می‌کند.

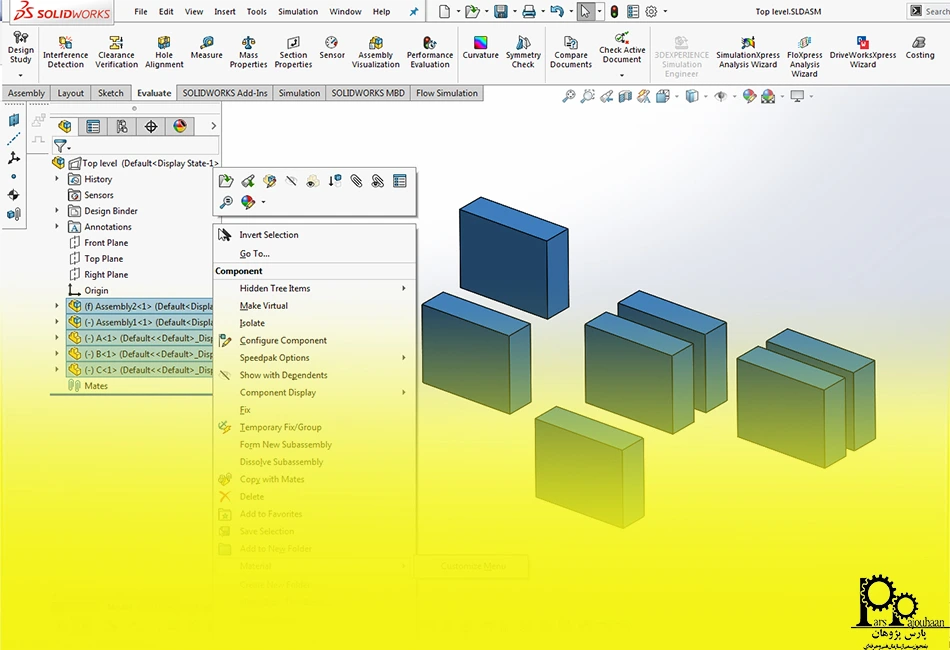

برای انتخاب و اعمال ماده به یک قطعه در سالیدورک، می‌توانید مراحل زیر را انجام دهید:

• در سند قطعه، روی گزینه Material در FeatureManager Design Tree کلیک راست کنید.
• گزینه Edit Material را انتخاب کنید.
• از درخت مواد، ماده مورد نظر خود را انتخاب کنید (می‌توانید از لیست علاقه‌مندی‌ها نیز استفاده کنید).
• روی Apply و سپس Close کلیک کنید.

نرم‌افزار SolidWorks، با پشتیبانی از افزونه‌های تخصصی، بخش‌های مهمی از چرخه توسعه سیستم‌های مکاترونیک از مرحله ایده‌پردازی تا تولید نهایی را پوشش می‌دهد و به‌عنوان یک پلتفرم یکپارچه برای هماهنگی بین تیم‌های مکانیکی، الکتریکی و کنترلی عمل می‌کند. توسعه سیستم‌های مکاترونیک در SolidWorks معمولا شامل مراحل مفهومی و پیش‌طراحی و طراحی تفصیلی و اجرا می‌شود.

در مراحل مفهومی و پیش‌طراحی، از ابزارهای SolidWorks برای ایده‌پردازی بصری، مدل‌سازی مفهومی، ارزیابی امکان‌سنجی و آماده‌سازی مدل‌ها برای نمونه‌سازی سریع (Rapid Prototyping) استفاده می‌شود.

در مراحل طراحی تفصیلی و اجرا، طراحی دقیق اجزای مکانیکی، هماهنگی با سیستم‌های الکتریکی (با استفاده از SolidWorks Electrical) و شبیه‌سازی رفتار سیستم‌های مکانیکی الکتریکی (با افزونه‌هایی مانند SolidWorks Simulation و Motion) انجام می‌شود. برای توسعه نرم‌افزار کنترلی، می‌توان از داده‌های شبیه‌سازی‌شده در محیط‌های خارجی مانند MATLAB Simulink استفاده کرد.

برای دستیابی به بینش عمیق‌تر از عملکرد طرح‌های خود، چه در شبیه‌سازی‌های مکانیکی و چه در تحلیل‌های فیزیکی مانند مرکز ثقل، وزن کلی یا توزیع جرم، اختصاص صحیح خواص مواد به قطعات ضروری است. بدون تعیین ماده، انجام هرگونه تحلیل فیزیکی یا شبیه‌سازی معنادار غیرممکن خواهد بود.

این خواص از کتابخانه مواد SolidWorks دریافت می‌شوند، مجموعه‌ای جامع از داده‌های مهندسی مواد که همراه نرم‌افزار ارائه می‌شود. باید توجه داشته باشید که مواد پیش‌فرض در این کتابخانه فقط خواندنی (Read Only) هستند. یعنی اگر ماده مورد نیاز شما وجود نداشت، باید یک ماده سفارشی با خواص دلخواه ایجاد کنید.

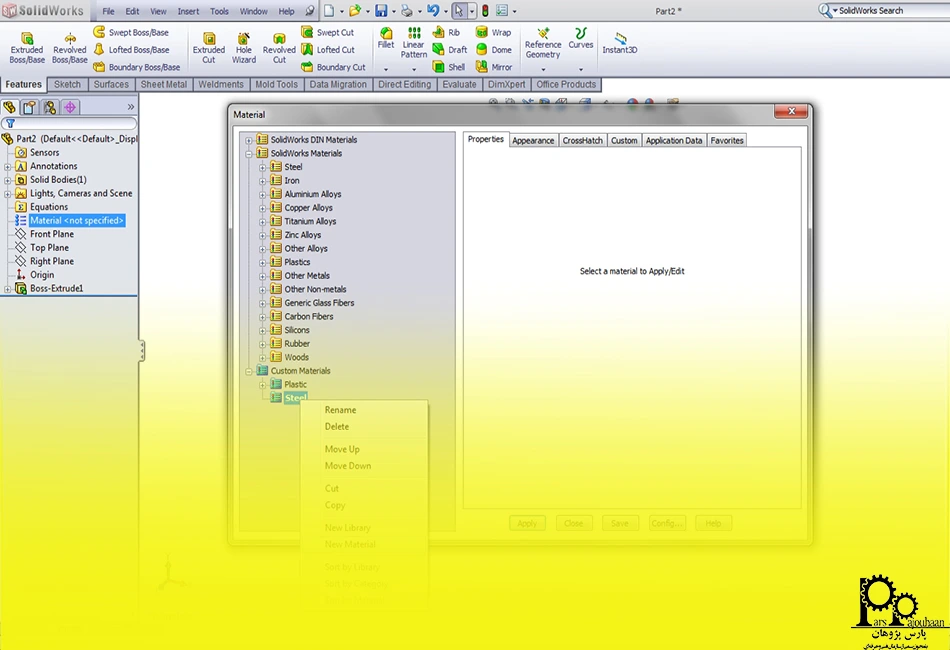

اگر نیاز به مواد خاصی دارید که در کتابخانه پیش‌فرض وجود ندارند، می‌توانید یک کتابخانه سفارشی ایجاد کنید:

• در پنجره Material Database، در بخش سمت چپ (پوشه‌های آبی رنگ)، روی یک پوشه کلیک راست کنید.
• گزینه New Library را انتخاب کنید.
• به کتابخانه جدید نامی مناسب بدهید. این نام به عنوان دسته‌بندی برای مواد سفارشی شما عمل خواهد کرد.

این کتابخانه به صورت یک فایل مرجع خارجی (.sldmat) ذخیره می‌شود و قابلیت اشتراک‌گذاری با سایر کاربران را دارد که ویژگی مفیدی برای تیم‌های پروژه‌محور محسوب می‌شود.

برای شخصی‌سازی کتابخانه مواد در سالیدورک، می‌توانید دسته‌بندی‌های جدید و مواد سفارشی ایجاد کنید. این امکان به شما کمک می‌کند تا مواد مورد نیاز خود را دقیقا مطابق با شرایط پروژه تنظیم کنید. برای این کار مراحل زیر را انجام دهید:

• در پنجره Material Database، روی کتابخانه سفارشی خود (که قبلا ایجاد کردید) کلیک راست کنید.
• گزینه New Category را انتخاب کنید.
• به دسته‌بندی جدید نامی مناسب بدهید. این دسته‌بندی به عنوان یک پوشه سازمانی در کتابخانه مواد عمل خواهد کرد و کمک می‌کند مواد شما به‌صورت منظم دسته‌بندی شوند.
• روی دسته‌بندی سفارشی مورد نظر کلیک راست کنید.
• گزینه New Material را انتخاب کنید.
• یک ماده جدید با نام پیش‌فرض ایجاد می‌شود. شما می‌توانید نام ماده، خواص فیزیکی و ظاهر بصری را تنظیم نمایید.

اگر قصد دارید مواد موجود را کپی و ویرایش کنید، می‌توانید آن را کپی، در کتابخانه سفارشی Paste و سپس ویرایش کنید. این کار یک راه‌حل مفید برای صرفه‌جویی در زمان است. مثلا زمانی که تنها چند خاصیت ماده (مثلا چگالی یا مقاومت) نیاز به تغییر دارد و نیازی به تعریف کامل ماده از صفر نیست.

اگر فایل مواد سفارشی خود را دارید (با پسوند .sldmat)، می‌توانید آن را به این روش به سالیدورک اضافه کنید:

• به منوی Tools > Options بروید.
• در تب System Options، گزینه File Locations را انتخاب کنید.
• در لیست Show folders for، گزینه Material Databases را پیدا کنید.
• روی Add کلیک کنید و مسیر پوشه حاوی فایل .sldmat خود را انتخاب کنید.
• روی OK کلیک کنید.

اگر به‌صورت تیمی و پروژه‌ای کار می‌کنید، می‌توانید کتابخانه مواد سفارشی را در یک مسیر شبکه مشترک قرار دهید و سپس تمام کاربران سالیدورک را به همان مسیر اشاره دهید (از طریق همان مسیر در File Locations). به این ترتیب، همه اعضای تیم به همان نسخه از مواد دسترسی خواهند داشت و کاهش خطا و افزایش هماهنگی تضمین می‌شود.

علاوه بر مثال‌هایی که زده شد، در دوره آموزش سالیدورک Solidworks پیشرفته می‌توانید طراحی مدل سه‌بعدی با Sketch 3D، ایجاد سطوح پیچیده و سطح‌سازی در محیط Surface و سایر کاربردهای پیشرفته را یاد بگیرید.

کاربردهای نرم‌افزار سالیدورک SolidWorks در صنایع مختلف

نرم‌افزار سالیدورک SolidWorks کاربردهای گسترده‌ای در صنایع مختلف مرتبط با مهندسی مواد دارد، از جمله هوافضا، دفاع، خودروسازی، حمل و نقل و ماشین‌آلات. در این بخش‌ها، مهندسان از SolidWorks برای ایجاد مدل‌های سه‌بعدی دقیق از اجزا استفاده می‌کنند.رابط کاربری مناسب این نرم‌افزار امکان تولید سریع مدل‌های قطعات و مجموعه‌ها را فراهم می‌کند و فرایند طراحی اقلامی مانند قطعات هواپیما و خودرو را تسهیل می‌نماید. این قابلیت در مهندسی مواد بسیار مهم است، زیرا نمایش دقیق هندسی اولین گام در انتخاب و تحلیل مواد مناسب برای کاربردهای خاص محسوب می‌شود.

سالیدورک همچنین با امکان شبیه‌سازی دقیق، به مهندسان کمک می‌کند تا پیش از ساخت فیزیکی، عملکرد مواد را تحت شرایط مختلف بررسی کنند. این امر انتخاب بهینه‌تر مواد از نظر استحکام، وزن، هزینه و پایداری زیست‌محیطی را ممکن می‌سازد و چرخه عمر محصول را کاهش می‌دهد.

سخت‌افزار مورد نیاز برای نصب سالیدورک SolidWorks

برای اینکه نرم‌افزار سالیدورک را بتوانید به راحتی روی سیستم خود نصب و اجرا نمایید، لازم است که از حداقل ویژگی‌های سخت‌افزاری مورد نیاز آن آگاه باشید. در جدول زیر، این موارد را در سال 2025 نوشته‌ایم:

محدودیت‌های نرم‌افزار سالیدورک SolidWorks

برای استفاده درست و بهینه از سالیدورک، لازم است که محدودیت‌های آن را بشناسیم. مهم‌ترین محدودیت‌های این نرم‌افزار عبارتند از:

• عدم پشتیبانی از macOS و Linux
• ضعیف‌تر بودن مدل‌سازی سطوح پیچیده نسبت به نرم‌افزارهایی مثل Rhino یا Alias
• عدم وجود محیط یک‌پارچه ابری
• عدم پشتیبانی از نسخه‌های قدیمی پس از چند سال

جمع‌بندی

در این مقاله به معرفی اهمیت و کاربردهای نرم‌افزار سالیدورک در مهندسی مواد پرداختیم. رابط کاربردی قابل قبول و ویژگی‌های قابل توجه سالیدورک، از جمله دلایلی هستند که موجب محبوبیت این نرم‌افزار بین مهندسان مواد در صنایع مختلف شده‌اند. علاوه بر سالیدورک، نرم‌افزار مهم دیگری نیز برای رشته مهندسی مواد وجود دارند که می‌توانید در دوره‌های گروه آموزشی پارس پژوهان آن‌ها را با رویکردی کاربردی و پروژه‌محور یاد بگیرید.

نویسندگان: مصطفی عینعلی، کارشناس ارشد مهندسی مواد – رضا صفایی، کارشناس مدیریت صنعتی
